干法脱硫:
一、结构:

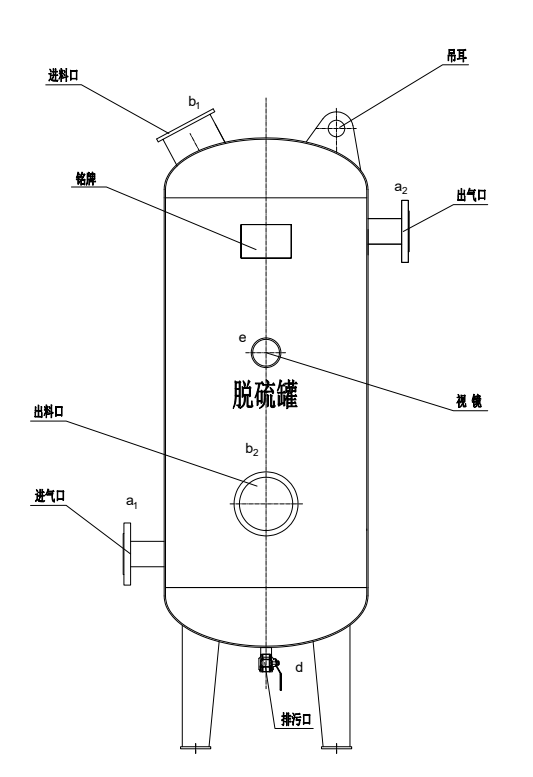

脱硫罐使用碳钢或不锈钢材质,主要包括主体结构、脱硫剂填料、装料斗、卸料斗、起吊装置、双层气密性阀门、压力表、温度表等组件。脱硫塔通常设计为 1 用 1 备,交替使用;采用装卸料料斗以及双层气密性阀门的脱硫塔,可以设计为单套独立使用,更换填料时不需要切换。
二、工作原理:
含有硫化氢(H2S)的沼气进入脱硫塔底部,在穿过脱硫填料层到达顶端的过程中,H2S 与脱硫剂发生以下的化学反应:
第一步: Fe2O3•H2O + 3 H2S = Fe2S3 + 4 H2O (脱硫)
第二步: Fe2S3 + 3/2 O2 + 3 H2O = Fe2O3•H2O + 2 H2O + 3 S(再生)
含有硫化氢的沼气首先与底部入口处荷载相对高的脱硫剂反应,反应器上部是负载低的脱硫剂层,通过设定恰当的沼气空速和线速,干式脱硫能到达良好的精脱硫效果。当观察到脱硫剂变色,或系统压力损失过大时,应从塔体侧下方排除废弃的脱硫剂,并在罐体顶部方加入相同体积的新鲜脱硫剂。
三、脱硫剂再生操作方法:
使用六个月以后的脱硫剂就达到了饱和状态(脱硫剂呈现黑色),脱硫的效果越来越低。这时脱硫剂须倒出在空气中自行氧化还原。
四、特性:
特性 | 应用 |
全焊接结构 脱硫剂循环使用,效率高 填料方便,操作简单 |
酒厂沼气处理 环保工程沼气净化 养殖场废气治理 |

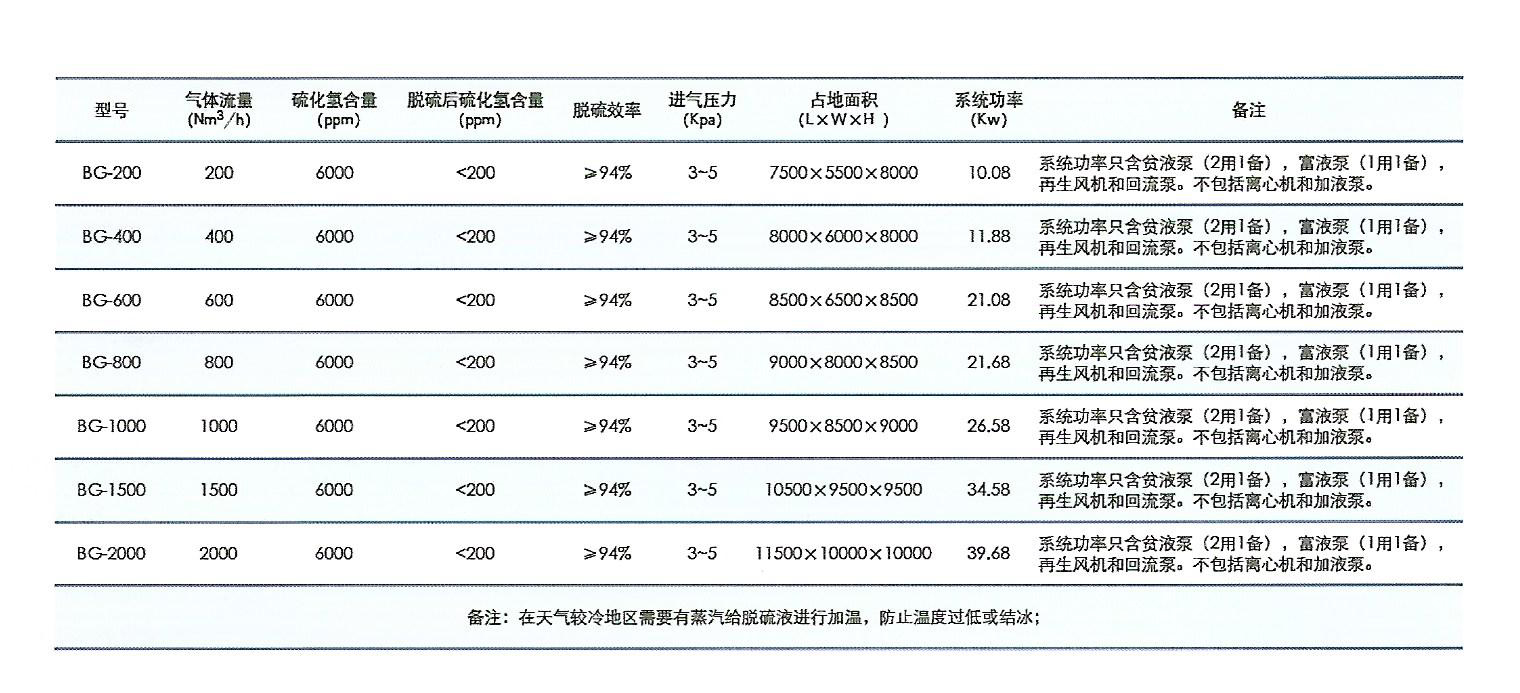

湿法脱硫
沼气中的硫化物以H2S和有机硫形式存在,其中H2S为主要成分,有机硫主要为硫醇、硫醚和二硫化碳等。H.S是酸性、强腐蚀性介质,不仅会对设备产生腐蚀,还会影响发动机润滑油品质。H2S的脱除方法主要有湿法氧化法和干法。湿法氧化法是以含有氧化剂的弱碱性溶液吸收气流中的H2S,溶液中的氧载体将H2S氧化为单质S,溶液用空气再生后循环,此法将脱硫和单质硫回收联合为一体 ,可以满足粗脱硫( H2Ss20mg/m3)的要求,适用于处理气量大或原料气中H2S含量较高的场合,也适用于煤层气的脱硫。
